Como calcular quantas caixas BIN cabem na prateleira
Uma prateleira com 100 cm livres comporta, no cálculo sem folgas, seis caixas BIN de 15,5 cm de largura. Mas, se o layout reservar 2 cm em cada lateral e 1 cm entre caixas, cabem cinco. Para acertar a quantidade, calcule a ocupação da fileira e confira profundidade, acesso e peso antes de multiplicar pelos níveis.

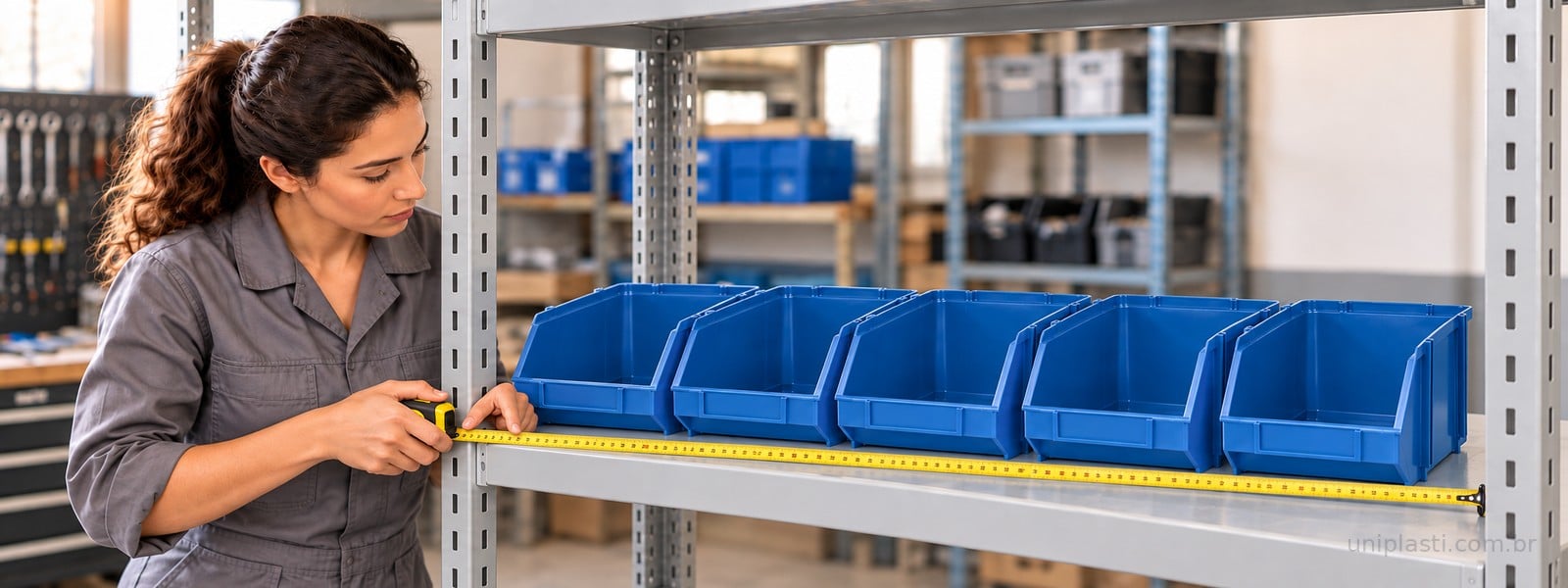

Meça o espaço livre, não a largura externa do móvel
Imagine uma bancada de manutenção com parafusos, conexões e pequenas ferragens separados por referência. A dúvida é quantos recipientes comprar para aproveitar uma prateleira existente. A largura anunciada do móvel pode incluir colunas, laterais e outras partes que não recebem caixas.
Use a distância livre entre os obstáculos. Na profundidade, considere a área de apoio disponível; na altura, meça o vão até a parte inferior do nível seguinte. Uma travessa ou uma borda pode reduzir esse espaço em parte do percurso.
- Meça a largura livre da fileira, de obstáculo a obstáculo.
- Confira a profundidade que pode receber a caixa na posição de uso.
- Meça o vão vertical e observe o espaço necessário para pegar o conteúdo ou retirar o recipiente.
- Defina as folgas do seu layout antes de calcular a quantidade.
Esse método considera caixas lado a lado, em uma única fileira, com a abertura voltada para quem retira as peças. Empilhamento, suspensão e encaixe em estruturas específicas precisam ser avaliados conforme o sistema utilizado.
Exemplo com a Caixa BIN 5 de 4 litros
A ficha da Caixa BIN 5 informa 12 cm de altura, 15,5 cm de largura e 25 cm de comprimento. Para a fileira deste exemplo, a largura de 15,5 cm ocupa a frente da prateleira, enquanto os 25 cm ficam no sentido da profundidade.
A capacidade de 4 litros ajuda a comparar o volume por recipiente, mas não informa quantas caixas cabem no móvel. Essa conta depende das medidas externas e da posição de uso. Da mesma forma, medidas externas não comprovam o espaço interno disponível para uma peça comprida.

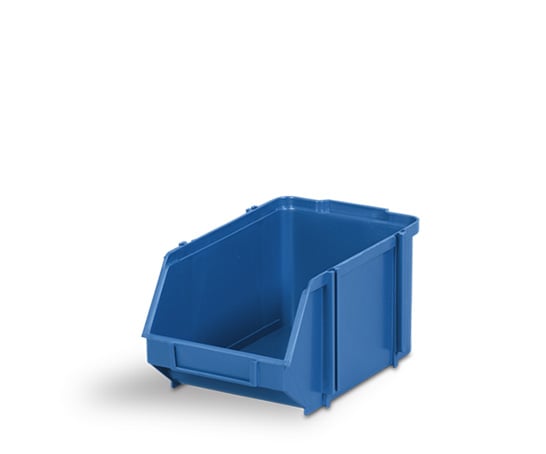

Modelo usado no exemplo: 12 × 15,5 × 25 cm (altura × largura × comprimento). A largura de 15,5 cm é a base do cálculo da fileira; confira também profundidade, acesso e peso do conteúdo.
A foto permite reconhecer o modelo usado nas contas. A seleção final também depende do tamanho das peças e do peso de cada lote; o exemplo não estabelece compatibilidade automática com qualquer estante.
Faça primeiro a conta sem folgas; depois ajuste o layout
Divida a largura livre pela largura externa da caixa e mantenha apenas a parte inteira. Em 100 cm, a conta é 100 ÷ 15,5 = 6,45. O limite geométrico inicial é de seis caixas, porque sete ocupariam 108,5 cm.
Seis caixas ocupam 93 cm e deixam 7 cm no total. Agora distribua essa sobra conforme o uso: espaço nas extremidades, distância entre recipientes e eventuais separadores também precisam caber na mesma largura.
Para tornar o exemplo verificável, adotamos 2 cm em cada lateral e 1 cm entre caixas. São hipóteses de cálculo, não uma folga mínima universal nem uma recomendação de montagem do fabricante.
- Seis caixas: 6 × 15,5 + 5 × 1 + 4 = 102 cm. Essa configuração não cabe em 100 cm.
- Cinco caixas: 5 × 15,5 + 4 × 1 + 4 = 85,5 cm. A configuração cabe na largura e ainda deixa 14,5 cm além das folgas adotadas.
Há sempre um intervalo a menos que o número de caixas: cinco unidades formam quatro espaços entre elas. Não some cinco intervalos por engano.
A relação que deve ser atendida é: quantidade × largura da caixa + intervalos entre caixas + folgas laterais ≤ largura livre. Se houver separadores, inclua também a espessura que eles ocupam.
Quantidades por fileira nas mesmas condições
A tabela usa a Caixa BIN 5 com 15,5 cm de largura, reserva lateral total de 4 cm e intervalos de 1 cm. Mostra somente a ocupação horizontal: não valida a carga nem a profundidade da estrutura.
| Largura livre | Sem folgas | Com as folgas do exemplo | Ocupação com folgas |
|---|---|---|---|
| 60 cm | 3 caixas | 3 caixas | 52,5 cm |
| 90 cm | 5 caixas | 5 caixas | 85,5 cm |
| 100 cm | 6 caixas | 5 caixas | 85,5 cm |
| 120 cm | 7 caixas | 7 caixas | 118,5 cm |
Em uma estrutura com três níveis iguais de 100 cm, o exemplo com folgas resulta em 15 caixas: cinco por nível. Contar seis por nível levaria à compra de 18 unidades para um arranjo que exige mais largura do que a disponível.
Faça a conta separadamente quando os níveis tiverem obstáculos, profundidades ou vãos diferentes. A mesma quantidade não precisa se repetir em todo o móvel.
Caber na largura ainda não basta
No exemplo, a caixa mede 25 cm de comprimento e 12 cm de altura. Uma prateleira com exatamente essas medidas deixa nenhum espaço adicional nesses sentidos. Verifique a forma de apoio e o movimento real de retirada antes de considerar o conjunto adequado.
Também há diferença entre retirar apenas o conteúdo pela abertura frontal e puxar a caixa inteira para levar um kit à bancada. O segundo uso exige um percurso de saída desimpedido. Uma borda frontal pode interferir nesse movimento, mesmo quando o recipiente cabe parado.
Teste o arranjo com o modelo e o conteúdo que serão utilizados. Esse teste confirma o acesso e a ocupação; não substitui a especificação de carga da prateleira. Se a operação exigir duas fileiras em profundidade, considere que a traseira pode ficar sem acesso direto. Ela não deve ser contada como uma posição igualmente acessível.
Some o peso das caixas ao conteúdo
A Caixa BIN 5 pesa 0,23 kg vazia e sua ficha informa resistência de 2 kg. Esse dado pertence ao recipiente; não define a capacidade da prateleira nem autoriza empilhamento sob qualquer carga.
Suponha que cada uma das cinco caixas receba 1,5 kg de peças. O peso sobre o nível será de 5 × (1,5 + 0,23) = 8,65 kg, sem outros objetos. É esse conjunto que deve ser comparado com a capacidade e as condições de distribuição de carga informadas para a estrutura.
Não transforme litros em quilogramas: quatro litros de peças metálicas e quatro litros de componentes leves podem ter massas muito diferentes. O conteúdo precisa atender aos limites do recipiente e da estrutura utilizada.
Use o resultado para definir a compra
Ao terminar, você deve ter uma quantidade por nível, um modelo de caixa e um arranjo que permita retirar os itens. Se faltarem posições, compare outros tamanhos da linha de caixas BIN com o volume real de cada referência. Trocar por uma caixa menor só resolve quando o conteúdo e o peso também são compatíveis.
Se a intenção for adquirir o conjunto completo, consulte as estantes para caixas BIN e confira a configuração declarada para o modelo. A conta de uma prateleira comum não substitui a capacidade em unidades e o sistema de apoio de uma estante específica.
Para a prateleira existente, registre quatro informações junto do pedido: modelo escolhido, quantidade por nível, medidas livres e peso previsto por caixa. Isso mantém a compra vinculada ao arranjo calculado, em vez de apenas à litragem do recipiente.
